防火门,防火卷帘门施工方案
作者:家吉防火门,防火卷帘门施工方案

防火门,防火卷帘门施工方案目  录

1.编制依据

1.1图纸及施工组织设计

(1)由北京中联环建文建筑设计有限公司设计的施工图纸;

(2)轻轨L2线通州段两站一街新增定向安置房项目施工组织设计;

(3)相关图纸会审、设计变更单及工程洽商;

(4)轻轨L2线通州段两站一街新增定向安置房项目总控计划。

1.2主要规范、规程、标准

类别

名称

编号

国标

《防火门》

GB12955-2008

《防火卷帘》

GB14102-2005

《建筑设计防火规范》

GB50016-2006

《建筑装饰装修工程质量验收规范》

GB50210-2001

地标

《建筑安装分项工程施工工艺规程》

DBJ/T01-26-2003

其他

《钢质防火门防火卷帘》(第2版)

09BJ13-4

2.工程概况

2.1建设概况

本工程位于北京市通州区台湖镇潞西路南、东小路北、铺西路东。本工程包括39栋住宅楼,7个地下车库。

工程名称

轻轨L2线通州段两站一街新增定向安置房项目

工程地址

北京市通州区台湖镇

建设单位

北京星湖投资开发公司

设计单位

北京中联环建文建筑设计有限公司

监理单位

北京中协成建设监理有限责任公司

施工单位

中建三局集团有限公司

结构形式

住宅楼:剪力墙结构;地下车库:框架—剪力墙结构

使用性质

保障性住房

质量标准

根据合同文件,确保本工程质量标准为合格

2.2防火门工程概况

本工程住宅、车库采用甲级、乙级、丙级钢制防火门,特级无机布防火卷帘。使用部位包括防火分区、设备及电气机房门,楼梯间及前室门,管道间检修门和车道出入口。施工任务量大,工期要求紧。

3.施工准备

3.1技术准备

(1)施工人员应熟悉图纸,熟悉施工现场。了解材料性能,掌握施工要领。

(2)在施工前,专业分包应编制专项施工方案并对施工人员进行书面交底。

(3)安装位置

级别

名称

使用部位

耐火极限(小时)

甲级

防火门

防火分区门、设备及电气机房门

1.20

乙级

防火门

楼梯间及前室门

0.90

丙级

防火门

管道间检修门

0.60

特级

防火卷帘

车道出入库

3.00

3.2材料准备

(1)进入现场的材料必须有出场合格证,检验报告、说明书、防伪标志,环保标志经检验合格后方可使用。材料进场后要严防日晒雨淋。

(2)防火门的运输:应有防雨措施,底盘平整、清洁。门框、门扇分开装。防火门装车时应绑扎牢固可靠,有垫板,不能直接接触门框和门扇表面,以免运输中划伤表面涂层。装卸门框、门扇时应轻拿、轻放。

(3)现场堆放:门扇、门框不能直接接触地面,应垫有枕木,立放。门框和门扇应立正放置。码放角度不小于70°,单排码放数量不能多于50个。

3.3机具准备

施工前应准备好手电钻、冲击钻、小型电焊机、打胶筒、线锯、手锤、錾子、扳手、螺丝刀、木楔、托线板、线坠、水平尺、红外线水平仪、钢卷尺、墨斗等。

3.4作业条件

3.4.1防火门作业条件

(1)主体结构经有关质量部门验收合格,工种之间办好交接手续。

(2)按图纸要求尺寸,根据建筑1m线弹好门中线。

(3)检查门洞尺寸及标高是否符合设计要求,有预埋件的门口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。

(4)门的开启方向必须符合设计要求,其配件位置与吊顶、专业管线等无交叉打架现象。

3.4.2防火卷帘作业条件

(1)熟悉卷帘门的安装图纸,检查卷帘门的预埋线路是否正确到位,依据施工技术和安全交底做好施工准备。

(2)必须检查产品的基本尺寸与窗口的尺寸是否相符,导轨、支架的数量是否正确。

(3)结构表面的找平层必须完成,达到强度、平整度符合要求。

(4)口洞预埋件、支架埋件位置正确。

4.防火门施工方法

4.1安装流程

划线定位→洞口处理→门框内灌浆→门框就位和临时固定→门框固定→门框与墙体间隙间的处理→清理→门扇安装→五金配件安装

4.2施工方法

(1)弹线定位:按设计要求尺寸、标高和方向,画出门框口位置线。

(2)门洞口处理:安装前检查门洞口尺寸、偏位、不垂直、不方正的要进行剔凿或抹灰处理。

(3)门框内灌浆:对于钢质防火门,需要在门框内填充水泥素浆。填充前应先把门关好,将门扇开启面的门框与门扇之间的防漏孔塞上塑料盖后,方可进行填充。填充水泥不能过量,防止门框变形影响开启。

(4)门框就位和临时固定:先拆除门框下部的固定板,将门框用木楔临时固定在洞口内,经校正合格后,固定木楔。凡框内高度比门扇的高度大于30mm者,洞口两侧地面需设留凹槽。门框埋入建筑完成面以下20mm,需保证框口上下尺寸相同。

(5)门框固定:管井防火门采用1.5厚镀锌连接件固定。其它防火门采用膨胀螺栓进行固定。每边不少于3个连接点,且连接牢固。

(6)门框与墙体间隙间的处理:门框周边缝隙,用1:2的水泥砂浆嵌缝牢固,保证与墙体结成整体;经养护凝固后,再粉刷洞口及墙体。

(7)门扇及五金配件安装:粉刷完成后,安装门扇、五金配件及有关防火装置。门扇关闭后,门缝应均匀平整,开启自由轻便,不得有过紧、过松和反弹现象。

4.3注意事项

(1)门框与墙体的固定点每边不少于3个连接点。

(2)门框埋入建筑完成面以下20mm。

(3)住宅楼管道井门外皮与外墙皮平,其他均立于墙中。管道竖井设门槛高100mm、宽100mm。

(4)楼梯口、前室及管井防火门大样图见附图一、附图二、附图三。

5.防火卷帘施工方法

5.1安装流程

划线定位→安装边框→装卷门机→安装卷轴→组装门体→固定门体→装限位器→试运行→装滑道→装手动机构→安装包箱→调试运行→验收

5.2施工方法

(1)确定门洞口尺寸及安装方式(内装、外装及中间安装),墙体洞口为混凝土时,应在洞口预埋件,然后与导轨、轴承架焊接连接;墙体洞口为砌体时,可采用钻孔埋设胀锚栓与导轨、轴承架连接。

(2)确定安装水平线及垂直线,按设定尺寸依次安装。槽口尺寸应准确,上下保持一致,对应槽口应在同一平面内,然后用连接件与洞口内的预埋件焊牢。

(3)卷门机必须按说明要求安装。

(4)卷轴、支架板必须牢固的安装在混凝土结构上或预埋件上。

(5)门体叶片插入滑道不得少于30mm,门体宽度偏差±3mm。

(6)防火卷帘门水幕系统装在防护罩下面,喷嘴倾斜15°角。

(7)安装完毕,先手动调试行程,观察门体上下运动情况。正常后通电调试。

(8)观察卷帘机、传动系统、门体运动情况。应启闭正常、顺畅,速度3-7m/min。

(9)调整制动器外壳运动方向,使环形链朝下;调整链条张紧度,链条6-10mm;调整单向调节器及限位器。

(10)卷筒安装应先找好尺寸,并使筒轴保持水平位置,注意与导轨之间的距离应两端保持一致,临时固定后进行检查,并进行必要地调整、校正,无误后再与支架预埋件用电焊焊接。

(11)卷帘门可能存在洞口偏大,需进行防火封堵;若有由安装单位负责提供材料并封堵。

(12)清理:粉刷或镶砌导轨墙体装饰面层。清理现场。

6.质量标准

6.1主控项目

6.1.1防火门主控项目

(1)防火门的质量和各项性能符合设计标准。

(2)防火门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。

(3)门的安装必须牢固,并应开关灵活,关闭严禁。

(4)带有机械装置、自动装置或智能化装置的防火门,其机械装置、自动装置或智能化装置的功能应符合实际要求和有关标准的规定。

(5)防火门的配件需齐全,位置准确,安装牢固,功能满足使用要求和特种门的各项性能要求。

6.1.2防火卷帘主控项目

(1)卷帘门的质量和各项性能符合设计要求。

(2)卷帘门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。

(3)卷帘门的安装必须牢固。预埋件的数量、位置、埋置方式、与框的连接方式必须符合设计要求。

(4)卷帘门的配件应齐全,位置应正确,安装应牢固,功能应满足使用要求和特种门的各项性能要求。

6.2一般项目

6.2.1防火门一般项目

(1)防火门的表面装饰符合设计要求。

(2)防火门表面洁净,无划痕,碰伤。

6.2.2防火卷帘一般项目

(1)卷帘门的表面装饰应符合设计要求。

(2)卷帘门的表面应洁净,无划痕、碰伤。

(3)允许偏差项目见下表:

序号

检验

项目

项目质量要求

检验方法

1

(1)门体叶片、滑道、卷轴、外罩等表面应平整光洁,不得有裂纹、扭曲、凹凸的缺陷。

(2)卷帘门体外表应色调一致,无色差。

(3)产品铭牌应符合标准规定。

目测、手感

2

材质及构件质量

(1)材质应符合国家及行业标准,有出场合格证。

(2)卷门机、电器元件、五金配件应有合格证。

检查合格证

3

(1)运动件或可接触到的零件必须去毛刺、尖角。

(2)加工尺寸极限偏差及形位偏差应符合规定。

1页片长度极限偏差±2.0mm

2滑道长度极限偏差±2.0mm

(3)页片平面及滑道动面直线度≤1.5mm/m

手感

钢卷尺检测

(3)用平台塞尺检测

4

(1)预埋铁件间距≤600mm

(2)页片插入滑道深度:

1宽度1800门体≥30mm

2宽度大于1800门体≥40mm

(3)门体内宽尺寸极限偏差±3.0mm,门体内高尺寸极限偏差±10.0mm

(4)水平面垂直度≤10mm

(5)卷轴与水平面平行度≤3.0mm

(6)底板与水平面平行度≤10mm

(1)钢卷尺测量

(2)将页片紧靠滑道一侧,用钢尺测量

(4)-(5)用水平尺及直尺测量

5

(1)电气布线合理、操作方便、灵活、准确。

(2)电气绝缘电阻应符合要求

机电等主电路:>300V时,绝缘电阻≥0.4MΩ

控制电路:<150V为≥0.1MΩ,

150-300V为0.2 MΩ

(1)目测

(2)用兆欧表测试

6

(1)门体页片上下滑动平稳、顺畅

(2)门体启闭速度3-7m/min

(3)运行中能控制门体在任一位置停止,制动可靠

(4)限位准确,门体到上下位置允许≤20mm

(5)在电源电压在220V±10%时,卷帘机正常工作

(6)当温度超过电器元件规定温升时,自动切断电源

(7)停电时,手动启闭门体,其启闭力<118N

(1)观察

(2)秒表测试

(3)测试

(4)测试

(5)调压测试

(6)测试

(7)牵引仪测试

6.3尺寸与形位公差

6.3.1防火门尺寸与形位公差

(1)尺寸公差表

名称

项目

极限偏差(mm)

门扇

高度

±2

宽度

±2

厚度

+2  -1

门框

内裁口高度

±3

内裁口宽度

±2

侧壁厚度

±2


(2)形位公差

名称

项目

公差

门扇

两对角线长度差

≤3 mm

扭曲度

≤5 mm

宽度方向弯曲度

<2‰

高度方向弯曲度

<2‰

门框

内裁口两对角线长度差

≤3 mm

6.3.2防火卷帘尺寸公差

主要零部件公差

主要零部件

图示

尺寸偏差

帘板

长度

L

±2.0

宽度

H

±1.0

厚度

s

±1.0

导轨

槽深

a

±2.0

槽宽

b

±2.0

7.成品保护注意事项

7.1防火门成品保护注意事项

(1)入场存放应垫起、垫平,码放整齐。

(2)安装前检查无损后在进行安装,安装后使用前两侧应进行保护,防止碰撞损坏。

(3)装门框时要防止磕碰、划伤。

(4)安装完成后,土建方仍在施工,如果门框有下槛,应做与下槛长、宽、高尺寸相称的凹形木板槽,将凹口冲着地面扣在下槛上,保证无划伤、踩踏变形,两竖框距地面1000mm 处用木夹板保护,防止碰撞。

(5)门扇安装完毕后,如有保护膜破裂,用透明胶带与透明保护膜表面粘接,避免出现表面划伤、磕碰。门扇保护膜修复后,将锁具装好,并用PVC保护膜把面板、把手分别粘贴,避免表面划伤、磕碰。在框扇表面贴保护膜时,应注  意不允许用胶带与喷涂 面直接接触。门扇表面有污点,可用清水擦洗掉。

(6)门扇、锁具安装完毕后,要将门扇锁紧。防止成品碰伤、划伤,锁具丢失。

(7)注意对门上锁具和面板把手的保护。

(8)抹灰及墙面装饰前用塑料膜保护好,任何工序不得损坏其保护膜,防止砂浆、污物对表面的污染

(9)防火门面漆为后做时,应对装修后的墙面进行保护(可贴50mm宽纸条)。

(10)钢质防火门安装时应采取措施,防止焊接作业时电焊火花损坏周围材料。

7.2防火卷帘成品保护注意事项

(1)入场存放应垫起、垫平,码放整齐。

(2)安装前检查无损后再进行安装,安装后使用前两侧应进行保护,防止碰撞损坏。

(3)抹灰及墙面装饰前用塑料膜保护好,任何工序不得损坏其保护膜,防止砂浆、污物对表面的污染。

(4)需搭设脚手架时,拆搭过程中,注意不得碰撞。

8.安全文明施工

(1)进入施工现场的操作人员必须戴好安全帽。严禁穿拖鞋、高跟鞋、带钉易滑鞋或光脚进入施工现场。

(2)安装时工作人员不得吸烟,安装用小型电动工具,耍一机一闸,闸箱距工作面小于2米,随时可断电源,总闸箱要安装漏电保护器,要保证一机一闸电保护并灵敏有效。使用电动工具的电线不能得过且过裸露,绝缘皮及接头包缠胶布要严密,接电要专业电工安装接线,必要时要戴绝源手套。施工人员要遵守安全规范及用电安全规范和现场安全的施工制度。

(3)安装时用的梯子必须结实牢固,不应缺档,不应放置过陡。严禁两人同时站在一个梯子上作业。

(4)材料要堆放整齐、平稳。工具要随手放入工具袋内,上下传递物件工具时不得抛掷。

(5)应经常检查锤把是否松动,手电钻等电器工具是否有漏电现象,一经发现立即修理,坚决不能勉强使用。

(6)使用电、气焊作业时,一定要持有电、气焊作业证方可上岗。

(7)使用电、气焊作业时,一定要有防火措施,如灭火器、沙子、水桶,必须开用火证,必须两人以上作业,并设看火人防护。

(8)电、气焊作业点要检查周围环境,清除周围的一切易燃、可燃、易爆物品,防止火灾和人身安全事故发生。

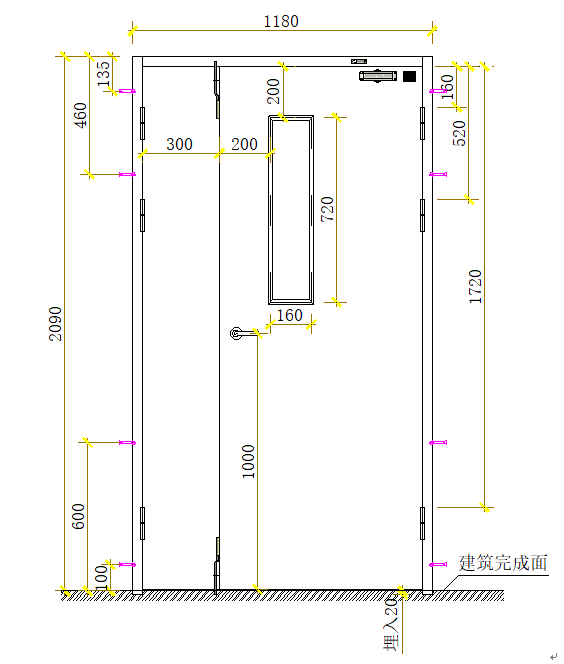

附图一:


楼梯口防火门示意图

附图二:

家吉前室防火卷帘门示意图

前室防火门示意图

附图三:

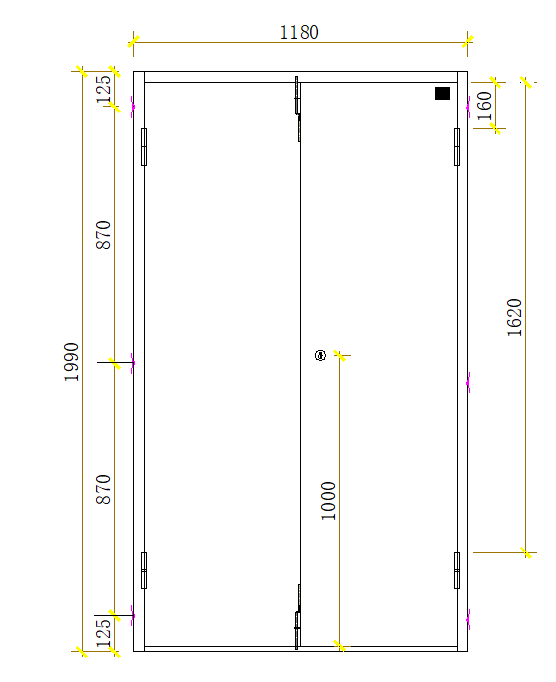

家吉管井防火门示意图

管井防火门示意图
